●提高了牙排体的强度,降低了噪音,活动牙、固定牙做出优化提升,可适于有叼口或无叼口工作。
●提高了侧拉规的强度,易损件的使用寿命得到充分的延长和保障。

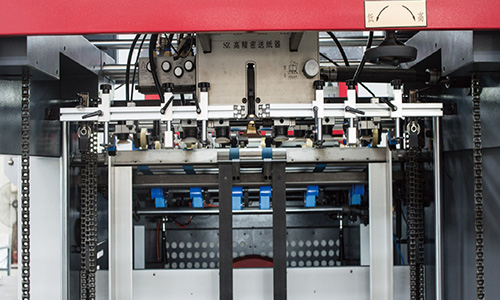

●增强了输纸变速机构,使纸张定位更加准确,既保证厚纸的加工,又更加适用于薄纸。
●重新设计版框,采用吊版和卡版两用的多功能结构,可依据产品任意选择,换版更加快捷,使其更有利于后道加工,锁版加限位装置,装卸更加方便。
●前挡规采用伞齿传动调整方式,有利于提高机器的精准度,调节更加方便。
●侧定位采用操作面和传动面双向侧定位,操作面为固定侧定位,与常用的操作面侧拉规相适应,传动面为活动侧定位,采用导柱式,对侧面精度非常有利。
●烫金系统采用智能温度控制模式,加热均匀且快速,恒温控制能提升烫金效果的稳定性。
●全电脑烫印金箔跳步控制系统,优选伺服控制,电化铝收放同步、张力恒定、传送跳步更准确。
●增加配置功能可任选毛轮外收箔、覆卷内收箔两种收箔方式,内收箔更加方便,纵向送箔装置可整体拉出,便于操做,具有电化铝自动下压装置,防止刮伤电化铝。
型号 | TMY-1060H |
最大输纸尺寸 | 1060×760mm |
最小输纸尺寸 | 400×360mm |
最大模切尺寸 | 1040×740mm |
最大烫金范围 | 1030×730mm |
最高运转速度 | 7500s/h |
最高烫金速度 | 6000s/h |
给纸纸堆最大高度(含托盘) | 1600mm |
收纸纸堆最大高度(含托盘) | 1400mm |
适用纸张范围 |
纸板(Cardboard):0.1-3mm 瓦楞纸(Corrugated board):≤4mm |
模切精度 | ±0.1mm |
烫金版温度范围 | 20~200℃ |
加热板加热区 | 12 |
走箔轴数量 | 3纵2横 |
最大电化铝长度 | 1200~1500m |
最大工作压力 | 350T |
整机重量 | 20T |
加热板功率 | 34kw |
整机总功率 | 70kw |
外形尺寸(长×宽×高) | 7600×4050×2500mm |
纵向烫金部性能规格 | |
最大金箔宽 | 1030mm |
最小金箔宽 | 25mm |
最大一次拉箔长度 | 760mm |
最大放金箔卷直径 | φ200mm |
横向烫金部性能规格 | |
最大金箔宽 | 740mm |
最小金箔宽 | 25mm |
最大一次拉箔长度 | 1060mm |
最大放金箔卷直径 | φ230mm |
气源要求(买方准备) | 0.8Mpa,>0.36m³/min |
